El sistema eléctrico completo del vehículo

Introducción del producto

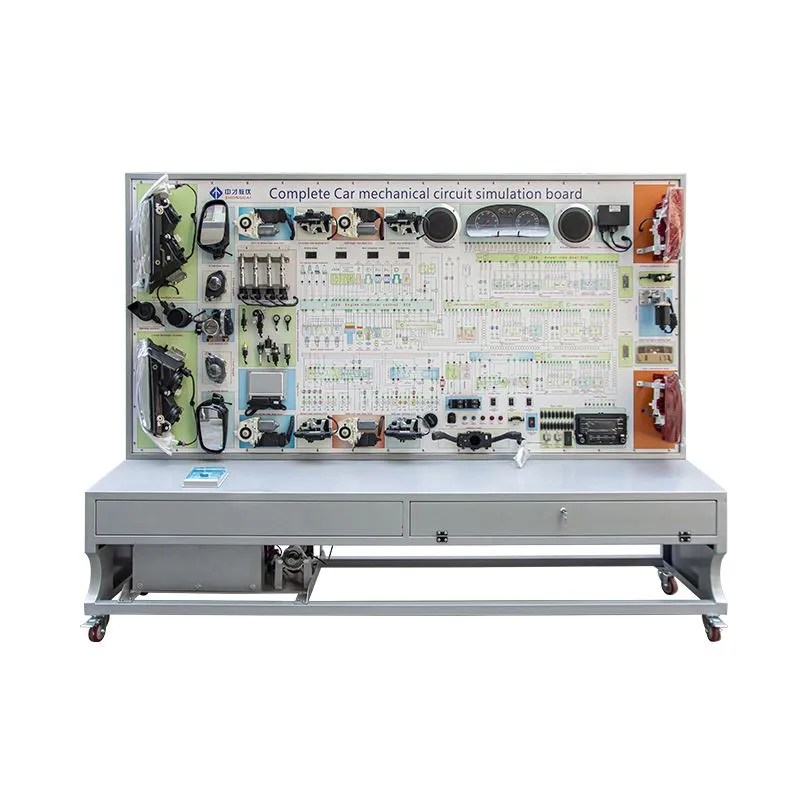

Este dispositivo se basa en el sistema eléctrico y electrónico del automóvil Volkswagen Passat y muestra de manera efectiva la composición y los procesos de trabajo de varios sistemas, incluido el sistema de instrumentos, el sistema de iluminación, el sistema de iluminación, el sistema de limpiaparabrisas, el sistema de arranque, el sistema de carga y el sistema de encendido. Es adecuado para las necesidades de enseñanza de escuelas técnicas vocacionales secundarias y superiores, instituciones de educación general y organizaciones de capacitación para la formación teórica y práctica ensistemas eléctricos completos para vehículos.

Características funcionales

Sistemas operativos realistas:

Este dispositivo presenta un sistema eléctrico y electrónico automotriz completamente funcional, que demuestra la estructura delsistema eléctrico completo del vehículo, incluido el sistema de instrumentos, el sistema de iluminación, el sistema de iluminación, el sistema de limpiaparabrisas, el sistema de arranque, el sistema de carga y el sistema de encendido.

Demostraciones interactivas:

Los usuarios pueden manipular varios interruptores y botones eléctricos para demostrar de manera realista los procesos de trabajo del sistema de instrumentos, sistema de iluminación, sistema de iluminación, sistema de limpiaparabrisas, sistema de arranque, sistema de carga y sistema de encendido, ayudando a los estudiantes a comprender las funciones delsistema eléctrico completo del vehículo.

Puertos de medición y capacitación de habilidades:

Cada componente eléctrico del panel de formación está equipado con puertos de medición. Al consultar los diagramas de circuitos correspondientes o la documentación de reparación y utilizar instrumentos como osciloscopios y multímetros, los estudiantes pueden desarrollar sus habilidades para leer diagramas y medir diversas señales relacionadas con elsistema eléctrico completo del vehículo.

Terminales de prueba directa:

El panel de capacitación está instalado con terminales de prueba que permiten la medición directa de señales eléctricas de varios componentes del circuito del sistema eléctrico del vehículo, incluidas señales de resistencia, voltaje, corriente y frecuencia.

Construcción duradera:

La plataforma de entrenamiento está fabricada con acero de alta calidad, presenta alta resistencia, resistencia a la corrosión y una larga vida útil. Se somete a un proceso de pulverización para lograr una apariencia atractiva y de alta gama. La plataforma está equipada con ruedas autoblocantes, lo que garantiza una fácil movilidad, seguridad, confiabilidad y durabilidad.

A través de este dispositivo, los estudiantes pueden dominar de manera integral elsistema eléctrico completo del vehículodel Volkswagen Passat, sentando una base sólida para el desarrollo de sus habilidades profesionales.

Comprobaciones previas a la operación

Verifique que el voltaje de la batería sea normal antes de operar el banco de experimentos eléctricos del vehículo.

Asegúrese de que las conexiones de la computadora sean seguras.

Inspeccione el cable de alimentación en busca de desconexiones o daños en el aislamiento.

Verifique que los cables de la batería estén conectados correctamente.

Asegúrese de que el interruptor de simulación de fallas esté en la posición correcta.

Gire el interruptor de encendido a la posición ON y verifique el panel de instrumentos y el cableado para detectar anomalías. Si todo es normal, encienda cada interruptor de luz para verificar que todas las luces funcionen correctamente. Presione el botón de la bocina para asegurarse de que funcione la bocina eléctrica. Presione los interruptores correspondientes para verificar que todos los motores funcionen normalmente. Continúe con las pruebas o mediciones únicamente si todo funciona correctamente.

Procedimientos operativos del producto

Operaciones de detección de fallas:

Utilice un multímetro para comprobar los siguientes componentes:

Verifique el voltaje de la batería:

Verifique que el voltaje de la batería sea normal y que pueda proporcionar 12 V a la línea de alimentación constante.

Revisar los interruptores de luz:

Encienda el interruptor de luces en la primera posición y verifique si las luces de estacionamiento delanteras y traseras se iluminan correctamente, así como las luces del panel de instrumentos y de la matrícula. Cambie a la posición de luz antiniebla y verifique si las luces antiniebla delanteras y traseras se iluminan correctamente.

Revise el interruptor de atenuación de los faros:

Accione el regulador de intensidad de los faros para comprobar si las luces altas, las luces bajas y las luces de cruce funcionan correctamente.

Revise el interruptor de las señales de giro, el interruptor de las luces de advertencia, el interruptor de las luces de marcha atrás, el interruptor de las luces de freno y el botón de la bocina.:

Active el interruptor de las señales de giro y verifique si las señales de giro izquierda y derecha parpadean correctamente.

Presione el botón de la luz de advertencia para verificar que las luces de advertencia delanteras y traseras parpadeen correctamente.

Presione el interruptor de la luz de marcha atrás para asegurarse de que las luces de marcha atrás se iluminen correctamente.

Presione el interruptor de la luz de freno para verificar si las luces de freno y la luz de freno montada en lo alto se iluminan correctamente.

Revise los interruptores de las ventanas eléctricas, los interruptores de ajuste de los espejos y el interruptor del limpiaparabrisas:

Presione cada interruptor de las ventanas eléctricas para verificar que los motores de las ventanas eléctricas correspondientes funcionen normalmente.

Gire el interruptor de ajuste del espejo para verificar si los espejos correspondientes se mueven como se esperaba.

Coloque el interruptor del limpiaparabrisas en la posición adecuada y verifique si el motor del limpiaparabrisas funciona correctamente.

Fallos comunes y soluciones

Mantenimiento y cuidado

Para garantizar que el sistema sea seguro y confiable, desconecte la fuente de alimentación y retire el terminal negativo de la batería una vez finalizada la prueba.

No coloque el banco de experimentos en condiciones excesivamente húmedas o bajo la luz solar directa.

Para evitar interferencias, evite colocar materiales magnéticos cerca del equipo.

Durante el funcionamiento del banco de experimentos, no enchufe ni desenchufe aleatoriamente los conectores del circuito para evitar daños accidentales.

Precauciones de uso

No enchufe ni desenchufe los conectores de la ECU antes de retirar el terminal negativo de la batería.

No enchufe ni desenchufe ningún conector cuando el interruptor de encendido esté en la posición "ON".

Al utilizar herramientas de diagnóstico, asegúrese de seguir los métodos de uso correctos.

No mida la resistencia de sensores o actuadores a través de puertos de prueba mientras el interruptor de encendido esté en la posición "ON". Si es necesario, las mediciones deben tomarse bajo la guía de un instructor con el interruptor de encendido en la posición "OFF". Preste atención a los métodos de medición adecuados.

Recargue periódicamente la batería según sea necesario.
