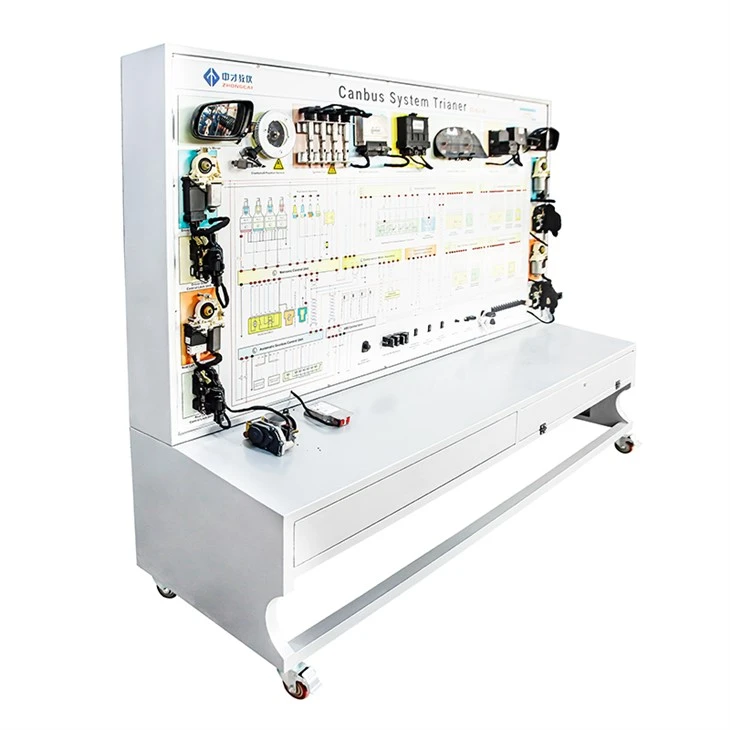

Volkswagen Passat B5 Automóvil CAN-Bus Banco de enseñanza

1. Introducción del producto
El banco de enseñanza CAN-Bus del automóvil Volkswagen Passat B5 se adopta en el banco experimental. El nuevo sistema CAN bus de la carrocería del Volkswagen B5, que incluye el elevalunas eléctrico, el control central de la cerradura de las puertas y el sistema de espejos retrovisores, se utiliza como base para realizar una demostración completa del sistema CAN bus de la carrocería, incluidos los elevalunas eléctricos, el control central de la cerradura de las puertas y el sistema de espejos retrovisores. estructura y proceso de trabajo.
Es adecuado para las necesidades de enseñanza del sistema de bus CAN de la carrocería del automóvil en las escuelas, incluida la formación teórica y de mantenimiento de la ventana eléctrica, el control central de la cerradura de la puerta y el sistema de espejo retrovisor.
2. Características funcionales
1) El banco de enseñanza CAN-Bus del automóvil Volkswagen Passat B5 real y operativo, que incluye la ventana eléctrica, la cerradura de la puerta de control central y el sistema de espejo retrovisor, muestra completamente la estructura de composición de la ventana eléctrica del automóvil, la cerradura de la puerta de control central y el sistema de espejo retrovisor.
2) Opere el interruptor de la ventana eléctrica, el interruptor de bloqueo de la puerta de control central y el interruptor del espejo retrovisor, que PUEDEN demostrar verdaderamente el sistema de bus CAN de la carrocería del automóvil, incluido el proceso de trabajo de la ventana eléctrica, la cerradura de la puerta de control central y el retrovisor sistema de espejos
3) La superficie del tablero de enseñanza está hecha de un tablero de aluminio y plástico de 4 mm de espesor con resistencia a la corrosión, resistencia al impacto, resistencia a la contaminación, resistencia al fuego y resistencia a la humedad. La superficie se trata con imprimación de pulverización de proceso especial; Panel impreso con diagramas de circuitos de colores que nunca se desvanecen; Los estudiantes pueden comprender y analizar el principio de funcionamiento de la ventana eléctrica, la cerradura de la puerta de control central y el sistema de espejo retrovisor por comparación directa con el diagrama del circuito y el objeto.
4) Los terminales de detección están instalados en el panel del tablero de enseñanza, que puede detectar directamente las señales eléctricas de la ventana eléctrica, la cerradura de la puerta de control central y el sistema de espejo retrovisor, como señales de resistencia, voltaje, corriente y frecuencia.
5) La superficie del tablero de enseñanza está hecha de una placa fría de 1,5 mm, que tiene una apariencia hermosa; El marco inferior está soldado con una estructura de acero y la superficie se trata con un proceso de pulverización. Está equipado con un dispositivo de ruedas autoblocantes. La superficie de la mesa de aproximadamente 40 cm está equipada en la base del tablero de enseñanza, lo cual es conveniente para colocar instrumentos de prueba de datos y luz.
6) El tablero de enseñanza funciona con una fuente de alimentación ordinaria de 220 V CA, que se convierte en una fuente de alimentación de 12 V CC a través de la rectificación del transformador del circuito interno, sin necesidad de batería, lo que reduce los problemas de carga. La fuente de alimentación de 12 V CC tiene la función de evitar cortocircuitos.
7) Equipado con sistemas de inserción, evaluación y adquisición de datos de fallas.

3. Especificaciones técnicas
Dimensión total (aprox.): 1740 × 600 × 1700 mm (largo × ancho × alto)
Fuente de alimentación externa: CA 220 V ± 10 por ciento 50 Hz
Voltaje de funcionamiento: CC 12V
Temperatura de funcionamiento: -40 grados ~ más 50 grados
Color: 7032
Tubo de acero: 40*40*3mm
Gabinete: estampado en placa fría de 1,5 mm.
Ruedas móviles: 100*60mm
